TRABAJO 8

MISIÓN

El Servicio Nacional de Aprendizaje (SENA) se encarga de cumplir la función que le corresponde al Estado de invertir en el desarrollo social y técnico de los trabajadores colombianos, ofreciendo y ejecutando la Formación Profesional Integral gratuita, para la incorporación y el desarrollo de las personas en actividades productivas que contribuyan al desarrollo social, económico y tecnológico del país.

VISIÓN

El SENA será una organización de conocimiento para todos los colombianos, innovando permanentemente en sus estrategias y metodologías de aprendizaje, en total acuerdo con las tendencias y cambios tecnológicos y las necesidades del sector empresarial y de los trabajadores, impactando positivamente la productividad, la competitividad, la equidad y el desarrollo del país.

SIMBOLOGIA

En este apartado encontrará la letra del himno, el logo, símbolo, el escudo y la bandera de nuestra institución.

El escudo del SENA (y la bandera) diseñados a comienzos de la creación de nuestra institución, reflejan los tres sectores económicos dentro de los cuales se ubica el accionar de la institución, a saber: el piñón, representativo del de industria; el caduceo, asociado al de comercio y servicios; y el café, ligado al del primario y extractivo.

LOGOTIPO

El logotipo muestra de forma gráfica la síntesis de los enfoques de la formación que impartimos: permanente, en la que el individuo es el responsable de su propio proceso de aprendizaje.


HIMNO DEL SENA

CORO
Estudiantes del SENA adelante
Por Colombia luchad con amor
Con el animo noble y radiante
Transformémosla en mundo mejor
I
De la patria el futuro destino,
en las manos del joven está,
el trabajo es seguro camino,
que el progreso a Colombia dará.
II
En la forja del SENA se forman,
hombres libres que anhelan triunfar,
con la ciencia y la técnica unidas,
nuevos rumbos de paz trazarán.
III
Hoy la patria nos grita sentida,
¡estudiantes del SENA triunfad!
solo así lograréis en la vida,
más justicia, mayor libertad.
IV
Avancemos con fuerza guerrera,
¡estudiantes con firme tezón!
que la patria en nosotros espera,
su pacífica revolución.

Letra: Luis Alfredo Sarmiento
Musica: Daniel Marlez

COMPUERTAS LOGICAS

Las compuertas lógicas son dispositivos electrónicos en donde cada puerta lógica quiere decir una red de elementos, que cumple con una función asignada en un determinado momento Ejemplo: Las conexiones de los transistores en los circuitos integrados actúan como redes lógicas.

Clases de compuertas lógicas

§ La puerta lógica SI, realiza la función igualdad

§ La puerta lógica Y, AND, realiza la función de producto lógico.

§ La puerta lógica O, más conocida por su nombre en inglés OR, realiza la operación de suma lógica.

§ La puerta lógica O-exclusiva XOR, realiza la función A'B+AB'.

§ La puerta lógica NO (NOT) realiza la función de la negación

§ La puerta lógica NO-Y, realiza la operación de producto lógico negado

§ La puerta lógica NO-O, realiza la operación de suma lógica negada

Tabla de la verdad

La tabla de la verdad se ha hecho con el fin de depender de las entradas para obtener las salidas:En estas tablas de la verdad podemos reunir o conjugar todas posibilidades matemáticas de asociar los valores indicados

En la tabla de la verdad se manejan dos valores el 1 y el 0: el (1 uno nos dice que nos funciona como +5V, verdadero y si) (0 cero ns dice que se puede emplear como +0V.negativo y no)

SIMBOLOGIA DE LAS COMPUERTAS LOGICAS

Los símbolos han sido dispuesto y no pueden cambiar en ninguna ocasión son fijos

PASOS PARA SOLDAR CON ESTAÑO

1. Preparar los instrumentos que se van a usar
2. Cautín
3. Estaño
4. Pomada o crema para estaño
5. Extractor de estaño
6. Base para el cautín
7. Alistar lo que se va a unir cable, alambre, etc.
8. Luego de tener todos los elementos que vamos a usar a continuación el siguiente paso
9. De vemos limpiar lo mejor posible la parte en donde se va a soldar para que este tenga un mejor agarre posible
10. Hay que mantener limpio el soldador
11. Debemos poner en contacto las dos piezas que se van unir
12. Colocar el estaño encima de las piezas que se van a soldar
13. Después de haber soldado los puntos aplicar pomada a la parte donde se soldó para tratar de que los puntos queden finos y bonitos prácticamente que queden presentables


Cautín: Es un elemento necesario para soldar en donde la aplicaron de fcalor cuando al ser conectados estos elementosincluir otros elementos como el estaño que es una aleación entre estaño y plomo lo que nos permite soldar las superficies

Estaño.Lo que llamamos “estaño” no es realmente estaño sin más; es una aleación de estaño y plomo (la proporción mas adecuada normalmente es de 60% y 40 % respectivamente). Para hacer buenas soldaduras se necesita además de estaño, “resina” o “pasta de soldar”.

Desoldador o extractor de soldadura: Herramienta imprescindible para sacar cruces en placa.

Pomada para el cautín : Es una grasita que permite lubricar la punta de metal cuando este alcance altas temperaturas y manterlo por decir asi fresco

Cortafrío : Es similar a una tijera pero la gran diferencia es que nos permite cortar alambres, cables etc en dode a este se ejerce fuerza y en un punto de apoyo nos permte cortar

CIRCUITO INTEGRADO

CIRCUITOS INTEGRADOS

Los circuitos integrados son un conjunto de elementos que han sido encapsulados en una placa pequeña que contiene pines y cada uno de ellos tiene una función designada . En los circuitos integrados se colocan circuitos eléctricos y dispositivos que contiene componentes pasivos como los transistores bobinas resistencias, etc.

Los circuitos integrados están clasificados según su función material y componentes:

Circuito integrado monolítico: Este fue el primer diseño de circuito integrado con una fabricación de monocristal

Circuitos híbridos de capa fina: Estos tienen un parecido a los circuitos integrados monolíticos con la gran diferencia que contiene elementos difíciles de elaborar con la tecnología con la que fueron inventados los circuitos monolíticos

Circuitos híbridos de capa gruesa:Aunque no tiene nada que ver los circuitos integrados monoliticos con estos, los circuitos da capa gruesa contienen componentes de capa gruesa como transistores, diodos que estan interconectados por medio de unas pistas conectoras.

Lectura de pines

PATILLA 1.- Masa(GND). En ella se conecta el polo positivo de la fuente de alimentación.

PATILLA 2.- Entrada de disparo Es la entrada del circuito. Por ella se introducen las señales para excitarlo.

PATILLA 3.- Salida). Cuando está activada proporciona una tensión aproximadamente igual a la de alimentación.

PATILLA 4.- Reset. Permite la interrupción del ciclo de trabajo. Cuando no se usa se conecta al positivo de la alimentación.

PATILLA 5.- Tensión de Control). Esta tensión debe ser 1/3 de la de alimentación. Cuando no se usa, se debe conectar un condensador de 10nF entre este y tierra.

PATILLA 6.- Umbral (Esta tensión debe ser 2/3 de la de alimentación. Permite finalizar el ciclo de trabajo.

PATILLA 7.- Descarga (En este pin se conecta el condensador exterior que fija la duración de la temporización.

PATILLA 8.- Alimentación (V+ o V_cc). Conexión de la alimentación de 4,5 a 16v, respecto de masa

TABLA DE LA VERDAD:

Es un metodo que se ha inventado con el fin de relacionar y para tener encuenta dependiendo de las entradas saber como es la salida:

La tabla de la verdad se ha basado en las compuertas logicas existen dos valores que se han dispuesto entrada es 0 y salida 1

Las operaciones que se pueden realizar son

Negacion: El objetivo de esta es negar el propducto de las proposiciones que nos dan

Disjuncion: Es la manera donde sus componentes son falsos si los dos lo son

Conjuncion: Es donde sus componentes son ciertos si los dos lo son

PUERTA LOGICA: Es un dispositivo eléctrico en donde cada compuerta consiste en una red de dispositivos que cumple con una función que ha sido asignada dependiendo de la compuerta que se esta utilizando

Clases de compuertas lógicas

§ La puerta lógica SI, realiza la función igualdad

§ La puerta lógica Y, AND, realiza la función de producto lógico.

§ La puerta lógica O, más conocida por su nombre en inglés OR, realiza la operación de suma lógica.

§ La puerta lógica O-exclusiva XOR, realiza la función A'B+AB'.

§ La puerta lógica NO (NOT) realiza la función de la negación

§ La puerta lógica NO-Y, realiza la operación de producto lógico negado

§ La puerta lógica NO-O, realiza la operación de suma lógica negada

TRABAJO NUMERO 3

CIRCUITO INTEGRADO

Un circuito integrado es una pastilla pequeña de silicio, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos eléctricos con base a dispositivos constituidos por silicio dopado y que está protegida dentro de un encapsulado de plástico o cerámica.

PINES

o tambien llamados pinout que es un término anglosajón que, en traducción libre, significa patillaje, o más correctamente asignación de patillaje. Es usado en electronica para determinar la función de cada pin en un circuito integrado, o bien en un dispositivo electronico dispuesto.

COMPUERTAS LOGICAS

La lógica binaria tiene que ver con variables binarias y con operaciones que toman un sentido lógico. La manipulación de información binaria se hace por circuitos lógicos que se denominan COMPUERTAS LOGICAS.

Compuerta AND

Compuerta OR

Compuerta NOT

Compuerta Separador (yes)

Compuerta NAND

Compuerta NOR

TRABAJO NUMERO 2

INTRUMENTOS PARA MEDICIONES ELECTRICAS

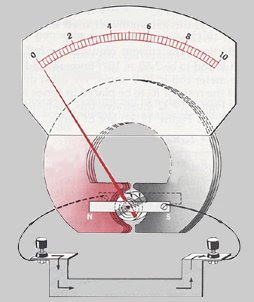

Amperímetro

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico. Los amperímetros, en esencia, están constituidos por un galvanometro cuya escala ha sido graduada en amperios .


Utilización
Para efectuar la medida de la intensidad de la corriente circulante el amperímetro ha de colocarse en serie , para que sea atravesado por dicha corriente.










Voltímetro

Un voltímetro es un instrumento que sirve para medir la diferencia de potencial entre dos puntos de un circuito electrico cerrado pero a la vez abiertos en los polos.

Utilización
Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo , esto es, en derivación sobre los puntos entre l os que tratamos de efectuar la medida.












Óhmetro

Un óhmetro, Ohmímetro, u Ohmiómetro es un instrumento para medir la resistencia electrica . El dise ño de un óhmetro se compone de una pequeña bateria para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanometro medir la corriente que circula a través de la resistencia.









Multímetro

Un multímetro, a veces también denominado polímetro o tester, es un instrumento de medida que ofrece la posibilidad de medir distintos parametros electricos y magnitudes en el mismo aparato. Las más comunes son las de voltimetro, amperimetro y ohnimetro.








SIMBOLOS ELECTRONICOS

RESISTENCIA

Su misión es la de oponer una cierta resistencia al paso de la corriente eléctrica

CONDENSADORES

Son capaces de almacenar energía en forma de un campo eléctrico.


TRANSISTORES


Es la union de dos diodos, es un elemento activo, es un sistema que fuciona a base de un dispositivo semeconductor donde tiene tres terminales la base (B) el colector (C) y el emisor (E)



DIODOS

Este componente se caracteriza por tener polaridad es decir, tiene diferenciadas sus terminales como lo son el ánodo y cátodo y ademas conduce para un solo sentido

BOBINAS

Es un elemento que es capaz de almacenar energía en forma de campo electromagnético. Y sus espiras están hechas de un alambre conductor que permite el fluido de energía.

TRABAJO NUMERO 1

ELECTRICIDAD


La electricidad es un fenomeno físico cuyo origen son las cargas electricas y cuya energia se manifiesta en fenómenos mecánicos, térmicos, luminosos y químicos, entre otros. Se puede observar de forma natural en fenómenos atmosféricos, por ejemplo los

CORRIENTE ALTERNA

Se denomina corriente alterna a la corriente electrica en la que la magnitud y dirección varían cíclicamente.

Corriente continua


La corriente continua es el flujo continuo de electrones a través de un conductor entre dos puntos de distinto potencial. A diferencia de la corriente alterna, en la corriente continua las cargas electricas circulan siempre en la misma dirección. Aunque comúnmente se identifica la corriente continua con la corriente constante.

CIRCUITOS
Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos o electrónicos, tales como resistencias, condensadores,fuentes, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas o eléctricas.

Resistencia eléctrica

Se denomina resistencia eléctrica, R, de una sustancia, a la oposición que encuentra la corriente electrica para circular a través de dicha sustancia. Su valor viene dado en ohmios , se designa con la letra griega omega mayúscula (Ω), y se mide con el ohnimetro.

Comportamiento en corriente continua

Una resistencia real en corriente continua (CC) se comporta prácticamente de la misma forma que si fuera ideal, esto es, transformando la energía eléctrica en calor.

Comportamiento en corriente alterna

Como se ha comentado anteriormente, una resistencia real muestra un comportamiento diferente del que se observaría en una resistencia ideal si la intensidad que la atraviesa no es continua.

Condensador eléctrico

un condensador o capacitor es un dispositivo que almacena energia electrica, es un Está formado por un par de superficies conductoras.

Comportamiento en corriente continua

Un condensador real en se comporta prácticamente como uno ideal, esto es, como un circuito abierto.

Comportamiento en corriente alterna

un condensador ideal ofrece una resistencia al paso de la corriente que recibe el nombre de reactancia capacitiva.

BOBINA

Un inductor o bobina es un componente pasivo de un circuito electrico que, debido al fenómeno de la autoinduccion , almacena energia en forma de campo magnetico.
